Увод
Када говоримо о рефлекторима, често чујемо израз "Угао снопа". Када набављају опрему за индустријску расвету, већина менаџера пројеката и особља за куповину имају тенденцију да пренагласе снагу, температуру боје и почетни излаз лумена. Међутим, постоји кључна, али често погрешно схваћена метрика која одређује стварну ефикасност, покривеност и униформност осветљења објекта: угао снопа.
Одабир погрешног угла зрака може довести до скупе неефикасности: било стварања блиставих, заслепљујућих тачака светлости или формирања тамних, сенковитих „слепих тачака“. Међутим, да ли заиста разумете шта је угао снопа? И зашто је то толико важно за покривеност и уједначеност осветљења? Овај чланак ће детаљно објаснити концепт и формулу прорачуна угла зрака.
Шта је БеамУгао?
Угао снопа се односи на ширину или опсег ширења светлосног зрака који емитује лампа. Линија дуж које лампа емитује максимални интензитет светлости назива се оптичка оса. Међутим, пошто светлост природно слаби док се удаљава од централне осе, међународни стандарди обично користе две основне метрике за дефинисање угла снопа:
1. Б50% (пуна ширина на пола врха – ФВХМ)
Б50% је глобално признати стандард за дефинисање угла снопа и мери угао између два смера на равни оптичке осе, у којој интензитет светлости пада на тачно 50% своје вршне вредности.
2. B10%
Ова метрика мери угао под којим интензитет светлости пада на 10% свог максимума (максимум). Неки произвођачи користе метрику Б10% да оглашавају ширу покривеност јер покрива ширу област расуте светлости (просипања).
Хипотетичка студија случаја: Претпоставимо да постоји индустријски рефлектор са вршним интензитетом светлости у центру од 10.000 цд.
- На 0 степени, интензитет светлости достиже своју максималну вредност (10.000 цд).
- На ±30 степени, интензитет светлости пада на 5.000 цд.
- На ±45 степени, интензитет светлости пада на 1.000 цд.
У овом сценарију, угао снопа Б50% је 60 степени (у распону од -30 степени до +30 степени), док је угао снопа Б10% 90 степени (у распону од -45 степени до +45 степени).
Метода прорачуна угла снопа
Калкулатор угла снопа који користимо процењује опсег осветљења и висину уградње на основу познатог угла снопа. То је зато што је угао снопа оптичко мерење које произвођач мери у лабораторији и наведено је у спецификацијама производа.
Формула за израчунавање угла снопа: Д=тан (θ / 2) × Л
То значи
Д=Радијус осветљене области
θ=Угао снопа
Л=Висина инсталације
Пример прорачуна: Ако је светло постављено на висини од 5 метара и угао снопа је 60 степени:
Д=тан (30 степени ) × 5=2.89 метара
Исто важи и за израчунавање висине уградње када је познат опсег зрачења. Резултат можемо директно израчунати.
Формула за прорачун је Д=Л × тан(θ / 2).
Како одабрати прави угао зрака?
Избор одговарајућег угла дифузије зрака захтева балансирање висине уградње са специфичним захтевима визуелног задатка. Што је извор светлости удаљенији од циљне површине, угао снопа мора бити ужи да би се обезбедили високи нивои осветљења и оштар контраст.
|
Класификација |
Специфичан опсег (степен) |
Сценарији примене |
Оптичка својства |
|
Нарров Беам |
10 степени ~30 степени |
Фасада, скулптура, архитектонско акцентно осветљење, висока{0}позиција{1}}далека пројекција. |
Висок интензитет, живописан контраст и концентрисана светлосна тачка. |
|
Медиум Беам |
30 степени ~ 60 степени |
Улаз, двориште, шеталиште, општи пословни пролаз. |
Покривеност је равномерна, а светлосни ток је равномерно распоређен. |
|
Виде Беам |
60 степени ~120 степени |
Паркинг, магацин, производна радионица, спортски терен. |
Светлосна тачка има велику покривеност, високу униформност и ниско централно осветљење. |
Напомена:For open logistics sites or large sports complexes, it is recommended to use an ultra-wide beam angle (>90 степени) да бисте повећали размак између светлосних стубова и смањили површину сенке.
Решења за тешка окружења

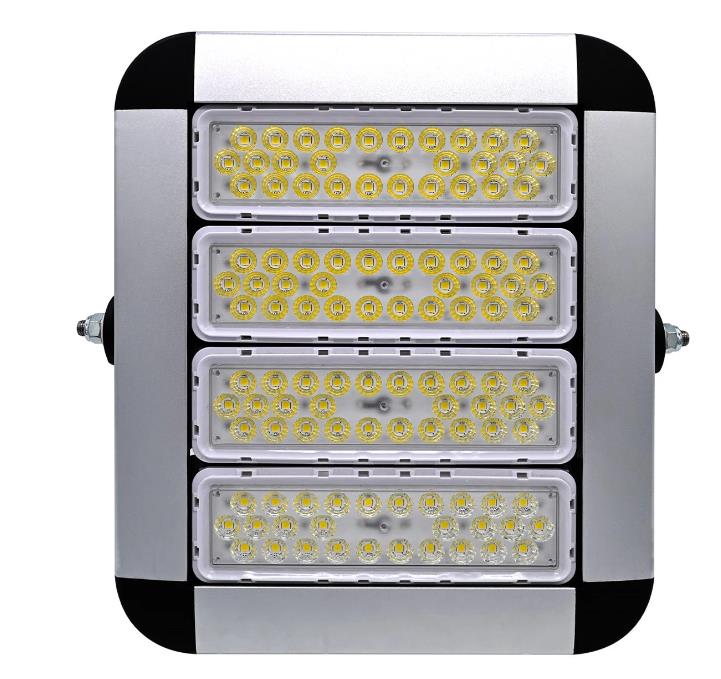

Индустријским објектима је обично потребна високо{0}}опрема за осветљење високих перформанси, како би се потпуно елиминисале мртве тачке у горе поменутим сценаријима примене. Као водећи произвођач ЛЕД рефлектора, лансирали смо премиум серију ЈР318водоотпорни ЛЕД рефлектори, дизајниран посебно за решавање ових изазова просторног осветљења. Ова серија има модуларни дизајн, са снагом у распону од 150В до 600В и светлосном ефикасношћу до 180Лм/В, у потпуности задовољавајући потребе комерцијалних апликација високог{4}}оног интензитета. Серија ЈР318 је опремљена ПЦ сочивима високог -пропустљивости оптичких- сочива, нудећи различите прилагођене углове снопа, укључујући 25 степени, 40 степени, 60 степени, 90 степени и 150 степени, обезбеђујући прецизну дистрибуцију светлости без одсјаја или сметњи залуталог светла. Штавише, ЈР318 има кућиште од алуминијумске легуре са ИП67 оценом и структуру распршења топлоте у стилу екструдираног алуминијума, производ одржава животни век до 50.000 сати чак и на екстремним температурама у распону од -40 степени до 50 степени, што га чини идеалним за осветљење паркинга, складишта и спортских терена.
Често постављана питања (ФАК)
П1: Како се званично мери угао снопа светиљке?
О: Угао снопа мери произвођач у сертификованој лабораторији користећи професионалну опрему за фотометријску дистрибуцију. Стандардна процедура је заснована на ИЕС (Иллуминатинг Енгинееринг Социети оф Нортх Америца) датотекама података, који одређују прецизну тачку угла (тј. ФВХМ или Б50%) у којој излаз светлости пада на 50% максималне вредности центра исцртавањем криве дистрибуције интензитета светлости.
П2: Може ли се угао снопа индустријског рефлектора подесити након инсталације?
О: За огромну већину стандардних комерцијалних и индустријских ЛЕД расвјетних тијела, угао снопа је фиксиран у фабрици јер зависи од унутрашњих оптичких компоненти (сочива или рефлектора). Док су неки-врхунски архитектонски рефлектори опремљени сочивима за зумирање, типични индустријски рефлектори за тешке услове рада захтевају физичку замену оптичког ПЦ сочива или модула рефлектора да би се променила дистрибуција зрака.
П3: Која је разлика између угла поља и угла зрака?
О: Угао снопа (Б50%) мери угаони опсег при коме интензитет светлости пада на 50% његове вршне вредности; Док угао поља (обично Б10%) мери опсег дифузије при коме интензитет светлости пада на 10% његове вршне вредности. Угао поља обухвата шире и мекше „преливање“ око главног снопа, што је кључно за процену укупних ефеката амбијенталног осветљења и преклапања размака светиљки.
П4: Како избор угла зрака утиче на укупне трошкове инсталације пројекта?
О: За велике, отворене површине, избор оптимизованог широког угла снопа вам омогућава да постигнете жељену униформност осветљења са мање светиљки и стубова. Максимизирањем преклапања распореда и смањењем броја светиљки можете значајно да смањите почетне трошкове, поједноставите инфраструктуру ожичења и смањите-дугорочну потрошњу енергије.
У закључку
Стога, да би се постигао оптималан распоред осветљења, који не захтева само фокусирање на основну снагу, такође је кључно одабрати одговарајући дизајн дистрибуције светлости на основу стварних потреба. Разумевањем односа између разумне висине инсталације, ФВХМ (Функционално управљање напајањем) спецификација и формула за израчунавање покривености, могу се дизајнирати решења система осветљења високих{1}}перформанси.
Избор енергетски{0}}ефикаснеЛЕД расветна теласа више шема дистрибуције светлости омогућиће вашим објектима да постигну одличну оптичку униформност, низак одсјај и изузетно ниске оперативне трошкове за дуго времена.
